| 冷凍式干燥機（風冷型）技術參數 | |||||||
| 型號 | 空氣處理量 | 壓縮機功率 | 電源 | 空氣接管管徑 | 外形尺寸長L*寬W*高H | 重量 | 高壓重量 |
| Model | Air capacity | Compressor power | The power supply | Air connection diameter | Overall dimensions Long*Wide*High | Weight | High weight |
| （m³/min） | （HP） | （V/50Hz） | (mm) | （kg） | |||
| TY0005 | 0.8 | 0.25 | 220 | DN20(G3/4") | 400*700*640 | 50 | 80 |
| TY0010 | 1.8 | 0.35 | 220 | DN20(G3/4") | 400*700*640 | 55 | 80 |
| TY0020 | 2.8 | 0.5 | 220 | DN25(G1") | 400*700*780 | 65 | 90 |
| TY0030 | 3.8 | 0.75 | 220 | DN25(G1") | 400*700*780 | 68 | 95 |
| TY0040 | 5.5 | 1.25 | 220 | DN40(G1-1/2") | 500*860*880 | 90 | 110 |
| TY0060 | 6.8 | 1.5 | 220 | DN40(G1-1/2") | 500*860*880 | 95 | 120 |
| TY0080 | 8.8 | 2 | 220 | DN50(G2") | 700*900*1000 | 130 | 240 |
| TY0100 | 11.5 | 2.5 | 220 | DN50(G2") | 700*900*1000 | 135 | 250 |
| TY0120 | 14 | 3 | 220 | DN65(G2-1/2") | 700*1000*1000 | 160 | 350 |
| TY0150 | 16 | 4 | 380 | DN65(G2-1/2") | 800*1000*1000 | 165 | 380 |
| TY0200 | 22.8 | 5 | 380 | DN80(F3) | 700*1300*1160 | 250 | 500 |
| TY0250 | 28.5 | 6 | 380 | DN80(F3) | 700*1300*1160 | 300 | 500 |
| TY0300 | 35 | 8 | 380 | DN80(F3) | 1800*1000*1360 | 400 | 550 |
| TY0400 | 45 | 10 | 380 | DN100(F4) | 2000*1000*1360 | 500 | 580 |
| TY0500 | 55 | 12.5 | 380 | DN100(F4) | 2200*1100*1480 | 600 | 600 |
| 冷凍式干燥機（水冷型）技術參數 | |||||||
| 型號 | 空氣處理量 | 壓縮機功率 | 電源 | 冷卻水量 | 空氣接管管徑 | 外形尺寸長L*寬W*高H | 重量 |
| Model | Air capacity | Compressor power | The power supply | The cooling water | Air connection diameter | Overall dimensions Long*Wide*High | Weight |
| （m³/min） | （HP） | （V/50Hz） | m³/h | (mm) | （kg） | ||
| TY0120W | 14 | 3 | 220 | 2.8 | DN65(G2-1/2") | 700*1000*1000 | 160 |
| TY0150W | 16 | 4 | 380 | 3 | DN65(G2-1/2") | 700*1000*1000 | 165 |
| TY0200W | 22.8 | 5 | 380 | 3.5 | DN80(G3) | 700*1300*1160 | 250 |
| TY0250W | 28.5 | 6 | 380 | 4 | DN80(G3) | 700*1300*1160 | 300 |
| TY0300W | 35 | 8 | 380 | 5 | DN80(G3) | 1800*1000*1360 | 400 |
| TY0400W | 45 | 10 | 380 | 7 | DN100(F4) | 2000*1000*1360 | 500 |
| TY0500W | 55 | 12.5 | 380 | 9 | DN100(F4) | 2200*1100*1480 | 600 |
| TY0600W | 65 | 15 | 380 | 10 | DN125(F5) | 2200*1100*1480 | 700 |
| TY0800W | 85 | 20 | 380 | 12 | DN150(F6) | 2300*1300*1880 | 900 |
| TY1000W | 105 | 25 | 380 | 14 | DN150(F6) | 2400*1300*2100 | 1100 |
| TY1200W | 120 | 30 | 380 | 16 | DN200(F8) | 2600*1300*1600 | 1300 |
| TY1600W | 160 | 40 | 380 | 18 | DN200(F8) | 2800*1500*1800 | 1650 |
| TY2000W | 200 | 50 | 380 | 24 | DN250(F10) | 3400*1600*1900 | 2000 |
| TY2500W | 250 | 60 | 380 | 24 | DN250(F10) | 3800*1700*2000 | 2600 |
| TY3000W | 300 | 70 | 380 | 35 | DN300(F12) | 4000*1800*2200 | 3500 |
| TY3600W | 360 | 80 | 380 | 40 | DN300(F12) | 4200*1900*2000 | 4500 |

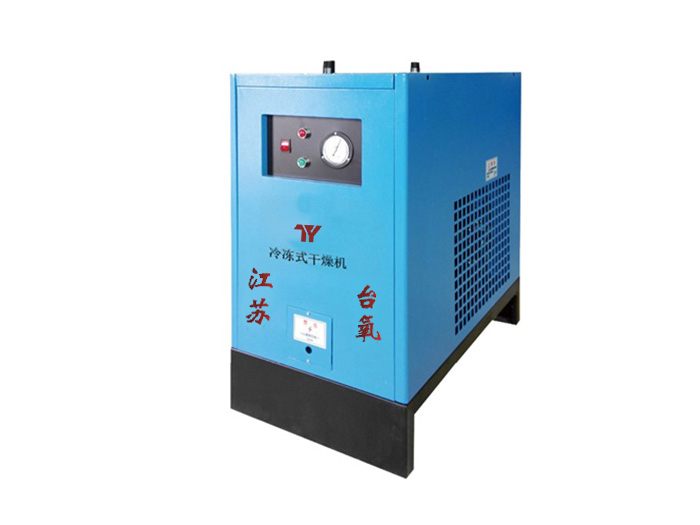

產品原理介紹：
冷凍式干燥機是壓縮空氣后處理系統中使用較普遍的干燥設備，它利用濕空氣在壓力不變的情況下含濕量歲溫度降低而減少的原理，運用制冷技術是壓縮空氣溫度降低，迫使其中的水蒸氣冷凝成液態水排出機外，然后在將脫水后的壓縮空氣升溫至接近環境溫度，從而在冷干機排氣口獲得露點和相對濕度都較低的干燥壓縮空氣。
標準技術參數：
1.最高進氣溫度： ≤80℃
2.額定工作壓力：0.6-1.3Mpa
3.環境溫度：5-45℃
4.空氣露點：2-10℃
5.制冷劑：R-22
6.壓力損失：≤0.02MPa
7.安裝方式：室內，無基礎，混凝土地面找平，預留維修操作空間
8.電源：220V-1PH-50HZ 380V-3PH-50HZ
9.用戶可選擇性配置定制產品，詳細技術參數咨詢我司技術服務部
設計特點：
1.蒸發器是冷干機關鍵部件，大余量設計，系統壓降低，換熱效率高，標配親水鋁箔翅片，不沾油防腐蝕經久耐用
2.壓縮機是從蒸發器中抽吸出制冷劑蒸汽并對其進行壓縮的設備，性能穩定
3.冷凝器是換熱設備，制冷劑蒸汽在其內凝結并釋放熱量，這些熱量由流通空氣或水帶走，風冷冷凝器采用親水鋁箔，耐腐蝕，不宜積塵，水冷凝器采用高效螺旋翅片銅管高效換熱，使得設備安全運行
4.熱力膨脹閥是冷干機的節流機構，使高壓液態轉變?yōu)榈蛪阂后w，為制冷劑創造在低壓低溫下汽化的條件，有效調節蒸發器供液量
5.冷媒高壓保護、低壓保護、防凍開關，冷凝溫控開關，過電流保護，相序保護，故障輸出
6.采用國際品牌電氣元件，確?？刂葡到y(tǒng)精準穩定
7.高效分離器和自動電子排污閥，確保將液態水分離排出
